Temperaturfühler für Hygieneanwendungen

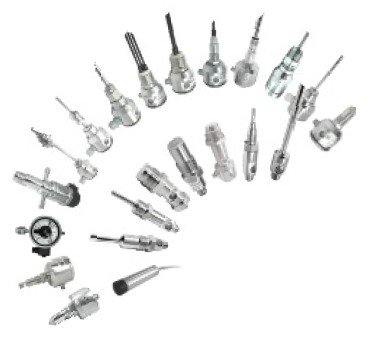

Sensoren










Die Messung von Temperaturen dient der Beurteilung der thermischen Zustände von Körpern und Medien, wie Gase und Flüssigkeiten.

In Anlagen mit Hygieneanforderungen und FDA / EHEDG Anforderungen sind Messverfahren mit PT (Platin) Fühlern in speziellen Bauformern und Prozessadaptern üblich. Die FDA ist die amerikanische Arzneimittelbehörde und zuständig für die Zulassung, Kontrolle und Überwachung von Arzneimitteln und Medizinprodukten in den Vereingten Staaten. Deutsche Hersteller pharmazeutischer Produkte müssen diese Standards erfüllen, um am Weltmarkt teilnehmen zu können.
EHEDG, die European Hygienic Engineering & Design Group ist international tätig, um Fertigungsprozesse unter Hygienegesichtspunkten zu optimieren und mikrobiologisch einwandfreie Messtechniken anzuwenden.

Wir messen Temperaturen mit Sensoren aus Platinelementen, die passend zur Aufgabenstellung in Armaturen eingebaut sind.
Diese Armaturen schützen die sensiblen Elemente vor allen Umgebungseinflüssen, außer der Temperatur.
Die Messfühler werden ausgewählt nach der Bauform der Armatur, dem Temperaturbereich, der Verarbeitungselektronik und der geforderten Genauigkeit.
Für jede Anwendung gibt es die passende Kombination und Adaption.

Einsatzgebiete
  • Temperierprozesse zur Sterilisation
  • Produktionsprozesse der Chemischen- Pharmazeutischen- und Mineralölindustrie
  • Lagertemperaturen, Raum- und Personenüberwachung in der Medizin
  • Überwachung und Qualitätssicherung von Produkteigenschaften und Produktqualität
 Bauformen von Armaturen und Sensoren
  • Armaturen in unterschiedlichen Metallausführungen
    • Einschraubfühler mit Gewindeanschluss
    • Flanschfühler wie VARIVENT®
    • Modulares Muffensystem

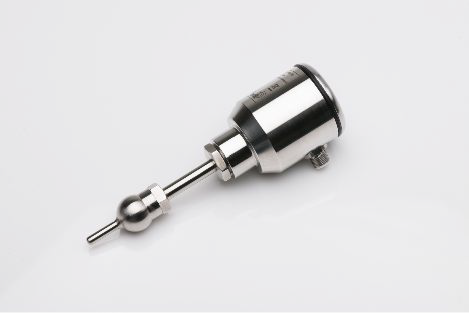

    • Einschweißmuffen in Kugelform
    • Verschiedene Eintauchlängen in den Prozess
    • Kundenspezifische Ausführungen
    • mit / ohne Hals
    • mit / ohne Anschlusskopf (SBVA, SBVAST, SBVASTG, SBVAG, SBVASTH)
    • Mit / ohne eingebaute Messumformer
    • mit / ohne Anschlussstecker M12

  • Sensoren je nach Anforderungen und Aufwand
    • PT100
    • Einfach / Doppelsensoren
    • Zwei- Drei- Vierleiteranschluss
    • Klasse A
    • Messbereiche -50 ... + 130 ..... 400 °C
    • als feste Konstruktionen
    • als wechselbare Einsätze

Messprinzip und Anschlussvarianten
Der Platin- Messwiderstand wird zur Vermeidung der Selbsterwärmung von einem sehr niedrigen Konstantstrom durchflossen. Die dabei entstehende Messpannung ist abhängig vom Widerstandswert und dieser ist abhängig von der Temperatur.
Die Messspannung wird in Messumformern in 4...20 mA Stromschleifensignale oder in ein Digitalformat umgewandelt und in Steuerungen, Regelungen und Grenzwertüberwachungen verwendet und angezeigt.

Drei / Vierleiterschaltung
Die Variante für Präzisionsmessungen, da der Strompfad und der Messpfad voneinander getrennt sind und die Spannungsmessung hochohmig direkt am Sensorelement ansetzt.
Die Dreileiterschaltung benutzt 3 anstatt 4 Drähte mit Kompensation im Messgerät.

Messgenauigkeiten

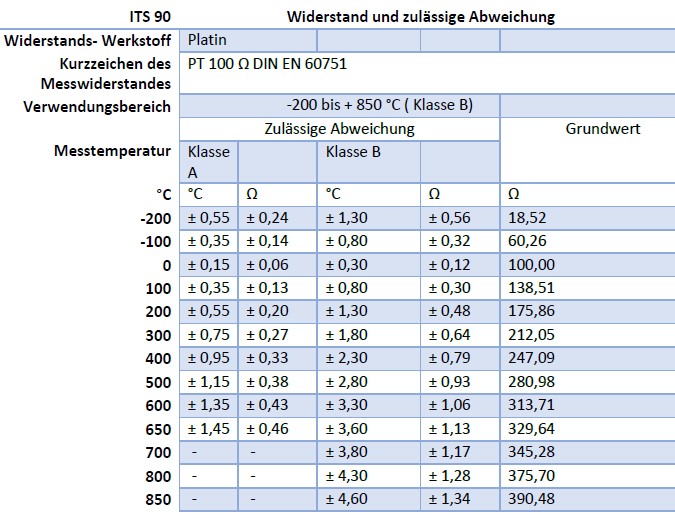

PT Abweichungen

Anwendungshinweise
  • Die empfohlene minimale Eintauchtiefe für Widerstandsthermometer beträgt in Flüssigkeiten 6 - 8-mal und in Luft / Gasen 10 - 15-mal vom Schutzrohrdurchmesser.
  • Wenn in Rohrleitungen mit kleinen Durchmessern keine ausreichende Eintauchtiefe bei senkrechter Montage gegeben ist, sollte das WTH schräg oder in einem Rohrkrümmer jeweils entgegen der Strömungsrichtung eingebaut werden.
  • Die Verbindung zwischen dem Widerstandsthermometer und der Auswertelektronik sollte nur mit einer entsprechenden abgeschirmten Cu - Datenleitung gemäß oder ähnlich DIN EN 50525 erfolgen

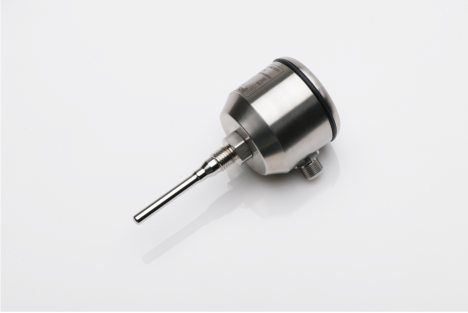

Einschweißmuffen M12
Für kleine Rohre / Rohrbögen und kleine Rohre mit Aufhalsung, kleine Behälter sowie geneigten Einbau
Einschweißmuffensystem G 1/2 Zoll (EHEDG-Hygienic PEEK-Connect)
Für Rohre / Rohrbögen und Rohre mit Aufhalsung, Behälter (auch dickwandig) sowie geneigten Einbau

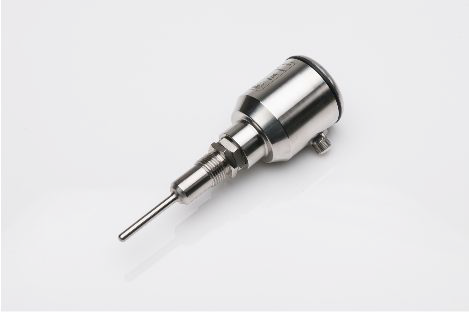

Einschweißmuffensystem G 1 Zoll
Für Behälter und Rohre

Milchrohrverschraubung nach DIN 11851 /            Varivent /                         TriClamp
 Milchrohrverschraubung nach DIN 11851 /            Varivent /                              TriClamp /               DRD Flansch
 Adaptermuffen                                                                                        Klemmverschraubungen
