Entwässerung

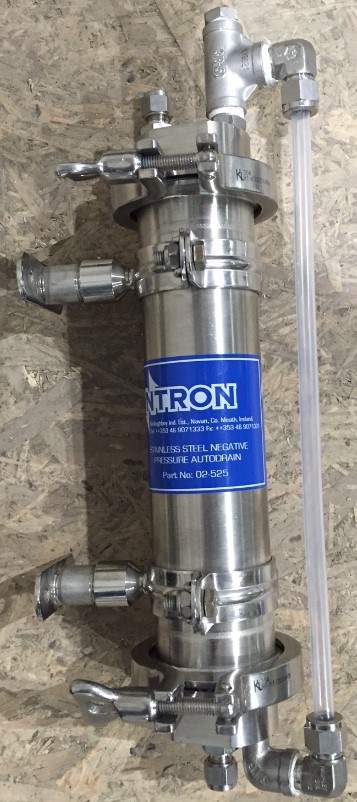

    Demister

Der automatische Kondensatableiter kann mehrere Prefilter entwässern,
wenn diese als Kondensatfilter benutzt werden

Die Flüssigkeitsvorlage des Ableiters sammelt das anfallende Kondensat und wirkt als Vorlage,
damit das Samplingsystem aus der Ableitungsleitung keinen Gasstrom emporziehen kann, was zu
Fehlmessungen führen würde.



Technische Eigenschaften gemäß Datenblatt
Produktgruppe:
Inertisierungssysteme / Probenaufbereitung
Technologie:
  • Automatische Entwässerung von Probennahmesystemen zur Sicherstellung eines stabilen, sauberen Probenflusses über den Sauerstoffsensor
Auto Drain Entwässerung:

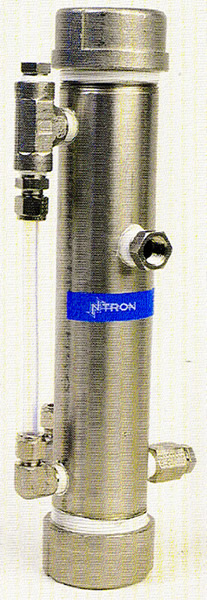

  • Der NTRON Autodrain entwässert automatisch die Probennahmeleitung, Gaswäscher oder Prefilter
  • Material: Edelstahl oder Kynar
  • Möglichkeit zum Anschluss von zwei Entwässerungsleitungen
  • Leistung: 2 L/min

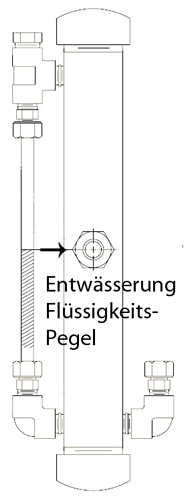

Aufbau und Anschlüsse:

Anwendung:
  • Wird benutzt in Verbindung mit dem NTRON Sample System
  • Flüssigkeiten die im Prefilter oder Gaswäscher anfallen werden automatisch und wartungsfrei abgeleitet
  • Der Autodrain muss am tiefsten Punkt der Anlage montiert werden
  • Vor der Inbetriebnahme muss der Autodrain mit einer Flüssigkeitsvorlage befüllt werden
  • Verhindert das Eindringen von Luft in das Sample System
Anschlüsse:
  • Entwässerung Eingang:
    • 3/8 " Schlauchanschluss
  • Füll- Anschluss:
    • 1/2 " NPT f
  • Entwässerung Ausgang:
    • 3/8 " NPT f (Edelstahl-Ausführung)
    • 1/2 " NPT f (Kynar-Ausführung
Montage:
  • Vertikal montiert mit Haltewinkel
  • Zufuhr von Flüssigkeit über Teflonschläuche
  • Mindestens 150 cm unterhalb des Entwässerungspunktes zu montieren um die Entwässerungswirkung sicherzustellen und zu verleiden, daß Flüssigkeit über den Ejektor des Probennahmesystems angesaugt wird
