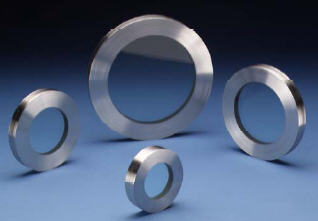

| Produktgruppe: Schaugläser Standard |
| Technologie: |
- Sicherheits- Fusions- Schauglas zum Einsatz in der Chemie und Verfahrenstechnik.
|
| Anwendung: |
- Prozessbehälter der Chemie
|
| Hauptmerkmal: |
- Fusionsglas (Hermetische, hochfeste Verbindung des Boroplus- Glases mit dem äusseren Metallring). Hohe Schlag- und Temperaturschockbeständigkeit
Grösstmöglicher Glas- Durchmesser im Vergleich zum Außendurchmesser
Lieferung mit oder ohne Flansch
|
| Kundennutzen: |
- Größere Durchsicht als bei Wettbewerbs-Schaugläsern, damit weniger Aufwand am Stutzen, Flansch und an Schweissarbeiten. Oberflächenkratzer beeinträchtigen weder Sicherheit noch Lebensdauer. Leicht zu reinigen während der Behälterreinigung.Optional ergänzbar mit Glasfaser- Licht, dadurch Verzicht auf separate Stutzen für die Beleuchtung
|
| Zulassungen: |
|
|
| Eigenschaften: |
- Prozessdruck von Vakuum bis 10bar Ü bzw 40 bar Ü (bis DN150) Prozesstemperatur bis 343°C, höhere Temperaturen und Drücke auf Anfrage
- Einbau auf Standard DIN oder ANSI Flansche
- Quarz- Saphir Schutzgläser zum Einsatz bei ätzenden Applikationen
|
| Technik: |
Standard Fusionsglas
Anschluss:
ANSI: 1 " bis 10 " (Sicht- Durchmesser: 28 ... 241 mm)
DIN: DN 25 bis DN 150 PN 10/16/25/40
DIN: DN 200 PN 10/16 und DN 250 PN10
(Sicht- Durchmesser: 38 ... 241 mm)
Retrofit Cartridges: 2" bis 4,5 " 150/300/600 PSI
Retrofit Cartridges: 5,6" bis 7,3 " 150/300 PSI
Kundenspezifische Abmessungen möglich nach Zeichnung
Material: C-Stahl,
Material: Edelstahl: 316L (Canty upgrated auf eigene Kosten auf Alloy C),
Material: Hastelloy: C276, C22
Oberfläche: Standard: 0,81 µm, wahlweise auch 0.51 µm oder 0.38 µm,
auf Wunsch auch in Elektropoliert
|
