Deltawave von systec Controls ist die präzise Durchflussmessung für alle hydrologischen Aufgabenstellungen. Deltawave ist konzipiert für den Einsatz in gefüllten Rohren und Leitungen, in teilgefüllten Leitungen, offenen Gerinnen, Kanälen und Flüssen.
Deltawave arbeitet nach der hochgenauen Ultraschalllaufzeit-Methode (Time-of-flight) mit mehreren Messkanälen.

Besondere Vorteile des Messverfahrens:

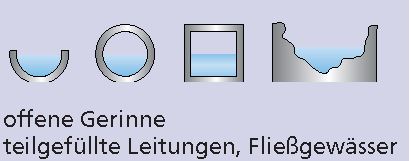

  • Mehrpfad Technik zur genauen Erfassung teilgefüllter Leitungen und Gerinne
  • Wartungsfreie Messung mit stabilen Messsignalen auch unter hohem Grundrauschen und externen Störpotentialen
  • Smartdamp intelligentes Dämpfungsverfahren für schnelle, aber stabile Messungen
  • Übersichtliche Bedienstruktur, informatives Display
  • Hochgenaues Laufzeitdifferenzmessverfahren
    • Ein Ultraschallimpuls wird in Strömungsrichtung, ein zweiter gegen die Strömungsrichtung gesendet. Der Schallimpuls kommt mit der Strömung schneller voran, als gegen die Strömung, und benötigt daher unterschiedliche Laufzeiten.
    • Aus der Laufzeitdifferenz wird mit Hilfe der Profilkorrektur durch digitale Signalprozessoren die Geschwindigkeit des Mediums bestimmt.
  • Bis zu 4 unabhängige Messungen in einem Messumformer
Anwendungsgebiete:
  • Wasser- und Abwasserwirtschaft
    Messung ohne Düker, Messung von Durchfluss, Rückstau und Rückströmung
  • Klärwerke der Industrie und Kommunalwirtschaft
    Klärwerks zu- und Ablauf Messung nach EkVo
    Regenrückhaltebeckensteuerung
    Steuerung und Bestückung paralleler Becken
    Rezirkulationssteuerung und - Optimierung
  • Abwasserzweckverbände und Stadtwerke
    Einleitermengenerfassung für Abrechnungszwecke
    Erkennung von Falschwassermengen
    Prüfung und Erfassung der Kanalhydrologie
  • Thermische- und Wasserkraftwerke
    Hohe Genauigkeit mit geringem Bauaufwand in Druckrohrleitungen
    Zulaufmessungen von Flusskraftwerken
    Turbinen Abnahmemessungen
    Abrechnung von aufgenommenen und rückgeführten Kühlwassermengen
    Energiebilanzierung zur Kontrolle der Flussaufheizung
    Fernwärmeabrechnung
  • Speicher- und Pumpspeicherkraftwerke
    Turbinen- und Pumpenüberwachung
    Wirkungsgradoptimierung für Turbinen
    Turbinenabnahme nach IEC 60041 und ASME PTC 18
    Wassermengenkontrolle
    Leckageüberwachung
    Messungen bis 100 bar
  • Flusskraftwerke
    Wirkungsgradoptimierung und Leitschaufelsteuerung
    Überwachung von Umweltschutzanforderungen
    Überwachung von Fischtreppen
    Pfadlängen bis 100 m

Integrierte Oszilloskopfunktion zur Darstellung der Signale und für die schnelle Prüfung der Signalqualität.
Signalauswertung im Kreuzkorrelationsverfahren, bei welchem die Messsignale codiert werden, um diese aus dem Störrauschen der Applikation herauszufiltern.
Die Positionierung der Sensoren bleibt dabei auch bei sich ändernden Temperaturen und damit veränderten Schallgeschwindigkeiten stabil.

Mit Hilfe der separat erhältlichen Temperatursensoren werden Wärme und Kältemengen zuverlässig und genau erfasst und dokumentiert.
Einsatzfälle sind Heizungsanlagen, die Fernwärmeüberwachung, Prozesswärmebedarf der chemischen Industrie, Funktion von
Wärmetauschern.
Die integrierte Wärmemengenmessfunktion ermöglicht eine schnelle und einfache Erfassung der Wärmeströme.
Dazu wird am Vor- und am Rücklauf die Temperaturdifferenz gemessen.
Parallel wird der Volumenstrom gemessen und aus allen Werten der Wärmestrom berechnet unter Berücksichtigung des spezifischen Wärmekoeffizienten des Mediums.
Die Temperaturfühler lassen sich am Gerät paarweise abgleichen, um die Messgenauigkeit zu erhöhen.

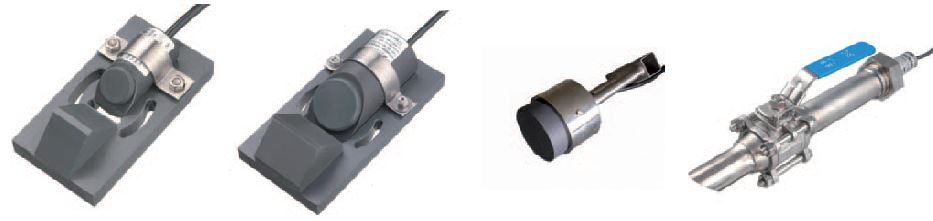

Sensoren für die unterschiedlichen Anwendungsbereiche:

Pfadlänge: 0,1 ... 7 m - 1 Mhz, Temperatur: - 40 ... + 80 °C (Ex +60 °C), Druck: 10 BarG max, Material: PVC/PU/V4A
Einsatzfälle: Wandmontage in Rohren, Kanälen, Oberflächengewässern

Pfadlänge: 0,5 ... 40 m - 0,5 Mhz, Temperatur: - 40 ... + 80 °C (Ex +60 °C), Druck: 3 BarG max, Material: PVC/PU/V4A
Einsatzfälle: Wandmontage in Rohren, Kanälen, Oberflächengewässern

Pfadlänge: 3 ... 150 m - 0,2 Mhz, Temperatur: - 40 ... + 80 °C, Druck: 2 BarG max, Material: PVC/PU/V4A
Einsatzfälle: Wandmontage in größeren Kanälen, Oberflächengewässern

Pfadlänge: 0,1 ... 7 m - 1 Mhz, Temperatur: - 40 ... + 80 °C, Druck: 6 / 100 BarG max, Material: PVC/V4A
Einsatzfälle: QuickLock Montage für Rohrmontage von außen in Rohrleitungen, auch während des Betriebs

Pfadlänge: 0,1 ... 7 m - 1 Mhz, Hochdruck- / oder Hochtemperaturwandler
Temperatur: - 40 ... + 80 °C, Druck: 100 BarG max, Temperatur: - 40 ... + 140 °C, Druck: 28 BarG max,
Einsatzfälle: QuickLock Montage für Rohrmontage von außen in Rohrleitungen ab DN 800 mit Wechselarmatur
