Technik Samplingsystem

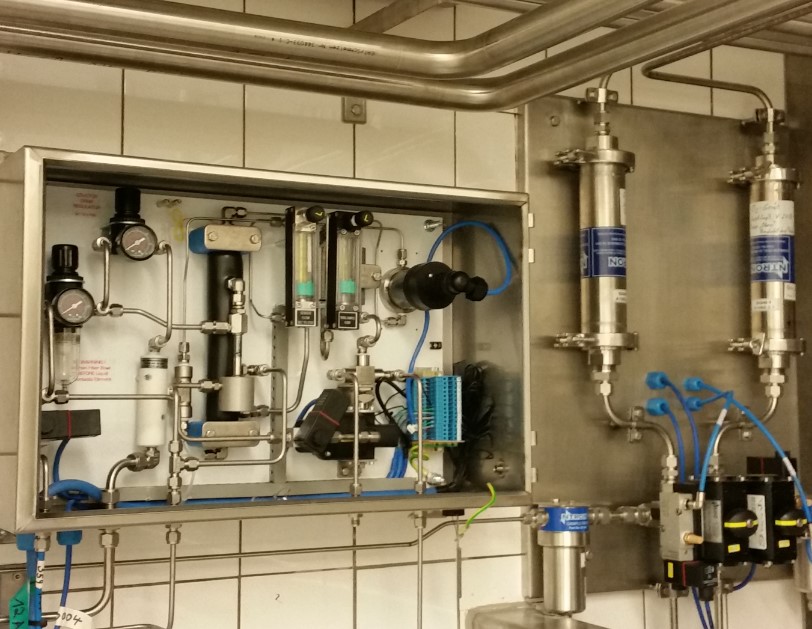

Sampler

Das Samplingsystem arbeitet je nach Applikation zusammen mit
Prefilter, Aerosolfilter, Kühler, Demister, Wäscher, BlowBack Filter,
Druckmittlern und dem kundenseitigen Piping

Das Ziel ist immer die Bereitstellung des Probengases am Sensor unter sauberen standardisierten Bedingungen.


Read more

Prefilter

      Prefilter montiert

Der Prefilter ist in allen Applikationen vorhanden, die mit einem
Probennahmesystem arbeiten

Der Prefilter wird einzeln oder doppelt verwendet.
Er ist einsetzbar zur Filterung von Stäuben oder Feuchtigkeit.
Wenn er als Feuchtigkeitsfilter eingesetzt wird, dann arbeitet er als Koaleszenzabscheider in dem sich die Flüssigkeitströpfchen zu größeren Tropfen zusammenschließen und dann ausgeschieden und abgeleitet werden.
Dann empfielht sich zusätzlich die Verwendung eines automatischen Kondensatableiters.


Read more

Aerosolfilter

       Aerosole

Der Aerosolfilter dient zusätzlich zum Prefilter zur Entfernung von
schwebenden Teilchen
Aerosole sind luftgetragene feste oder flüssige Teilchen, die hiermit ab einer Größe von 0,2 µ abgefiltert werden


Read more

Blowbackfilter

      Blowback Inneres

Der BlowBack Filter kann, direkt an der Entnahmestelle montiert Stäube
aus dem Probengas herausfiltern
Der Staub wird durch einen Stickstoffstoss wieder zurückgeblasen in den
zu messenden Prozess

Das Innenteil, die eigentliche Filterfläche ist hier zu Demonstrationszwecken demontiert.
Der Filter ist auch mit dieser Beladung noch voll funktionsfähig.
Die Rückspülwirkung wird ersichtlich an den kleinen Vertiefungen in der Staubhülle.
Im vorliegenden Fall handelt es sich um Staub von Baumharzen.


Read more

Entfeuchter

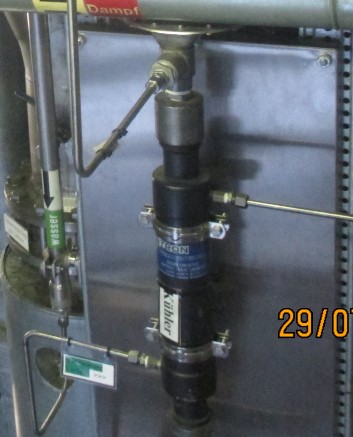

        Demister eingebaut

Der Demister ist ein mit Wasser gekühlter Entfeuchter, in dem sich Kondensat
niederschlägt, welches im Probenstrom enthalten ist.
Gleichzeitig kann der Demister als Kühler benutzt werden


Die Kühlwirkung wird durch die Größe des Bauteils und durch den Wasserfluss bestimmt.
Das anfallende Kondensat wird direkt in den Prozess zurückgeleitet.


Read more

Gaswäscher



Der Gaswäscher wird benutzt, um aus dem Probengasstrom die
unerwünschten flüssigen und festen Stoffe herauszuwaschen, welche das
Probennahmesystem zuerstören oder den Probenfluss behindern würden

Der Einsatz des Wäschers wird auf den jeweiligen Fall abgestimmt hinsichtlich Materialien und Waschflüssigkeiten
Das Ziel ist ein sauberes Probengas.


Read more

Entwässerung

    Demister

Der automatische Kondensatableiter kann mehrere Prefilter entwässern,
wenn diese als Kondensatfilter benutzt werden

Die Flüssigkeitsvorlage des Ableiters sammelt das anfallende Kondensat und wirkt als Vorlage,
damit das Samplingsystem aus der Ableitungsleitung keinen Gasstrom emporziehen kann, was zu
Fehlmessungen führen würde.


Read more
