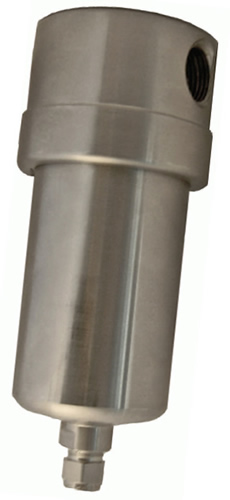

Prefilter

Der Prefilter ist in allen Applikationen vorhanden, die mit einem
Probennahmesystem arbeiten

Der Prefilter wird einzeln oder doppelt verwendet.
Er ist einsetzbar zur Filterung von Stäuben oder Feuchtigkeit.
Wenn er als Feuchtigkeitsfilter eingesetzt wird, dann arbeitet er als Koaleszenzabscheider in dem sich die Flüssigkeitströpfchen zu größeren Tropfen zusammenschließen und dann ausgeschieden und abgeleitet werden.
Dann empfielht sich zusätzlich die Verwendung eines automatischen Kondensatableiters.

Technische Eigenschaften gemäß Datenblatt

Produktgruppe:
Inertisierungssysteme / Probenaufbereitung
Technologie:
Entnahme einer Messgasprobe aus dem Prozess und Aufbereitung zur Sicherstellung eines stabilen, sauberen Probenflusses über den Sauerstoffsensor
Pre Filter:
Der NTRON Edelstahl Prefilter wird benutzt zur Konditionierung des Probengasstromes Je nach angeschlossener Durchströmung kann der Filter für zwei unterschiedliche Arbeitsweisen konfiguriert werden Entfernung von kondensationsfähigen Flüssigkeitssnebeln Entfernung von Stäuben und leichten Partikelfrachten
	Einsatz als Filter für Flüssigkeitsnebel Eingang: Anschluss 1 Ausgang: Anschluss 2 Der Filter wird oberhalb des Prozessbehälters aufgebaut Zum Behälter hin muss ein Gefälle bestehen Die gesammelten Flüssigkeitsmengen können am unteren Ende des Filters abgelassen werden. Hierzu besonders geeignet sind automatische Kondensatableiter Das Kondensat kann damit vollautomatisch in den Abfluss oder geeignete Sammeltanks befördert werden Wir liefern automatische Ablaiter sowohl für Unterdruck- als auch für Überdruckanwendungen

	Einsatz als Partikelfilter Eingang: Anschluss 2 Ausgang: Anschluss 1 Entfernt moderate Mengen an Stäuben oder Partikeln Die große äußere Oberfläche des Filters nimmt einige Partikel auf und dient somit als ideale Reinigungsfläche für das Probengas Der Filter wird nach unten ausgetauscht und kann auch leicht gereinigt werden

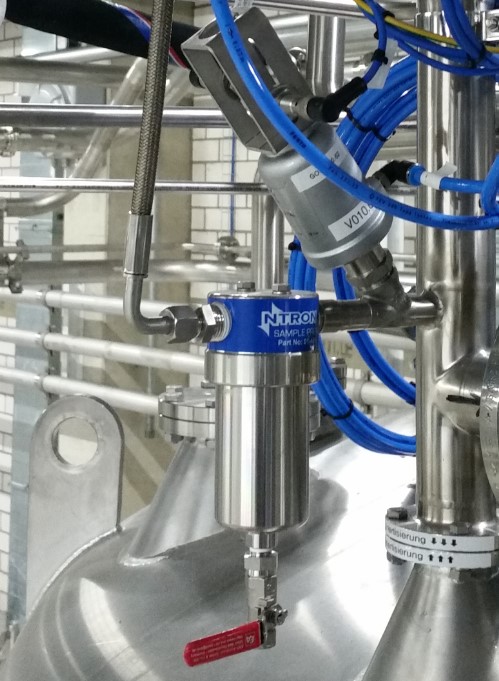

	Der grundsätzliche Aufbau Der Filter wird i.d.R. nahe an der Entnahmestelle angebracht unter Berücksichtigung eventueller dort vorhandener Wäscher oder anderer Hilfsmittel die wir zur Probenaufbereitung empfehlen Der Autodrain - Abfluss ist optional
	Doppelter Prefilter Einsatz bei höheren Anteilen von Feuchtigkeit und Dämpfen im Probengas Der doppelte Filter in Serienschaltung wirk wie ein Dampfkondensator Anwendbar bis zu 45 ° Probengastemperatur Erspart mitunter den Einsatz von wassergekühlten Kondensatoren
Installationshinweise:
Alle Leitungen sollten üblicherweise Gefälle aufweisen in Richtung des Tanks oder Prozessbehälters aus dem die Probe entnommen wird. Bei Staubapplikationen kann man davon abweichen Keine Schleifen, Tiefpunkte in die Leitung einbauen an denen sich Flüssigkeiten sammeln könnten Leitungslängen minimieren um Verzögerungszeiten der Messung klein zu halten Saubere, glatte Leitungen und Übergänge verwenden
Material:
Edelstahl 316 S
Filterung:
Partikelfilter 90 ... 100 µ (mikron)
Anschlüsse:
Probengas Ein- und Ausgang: 1/2 " NPT f Drain - Abfluss: 1/4 " NPT f
Montage:
Vertikal montiert mit Haltewinkel
