InSitu Taucharmatur-SIL

                    OxyExtract

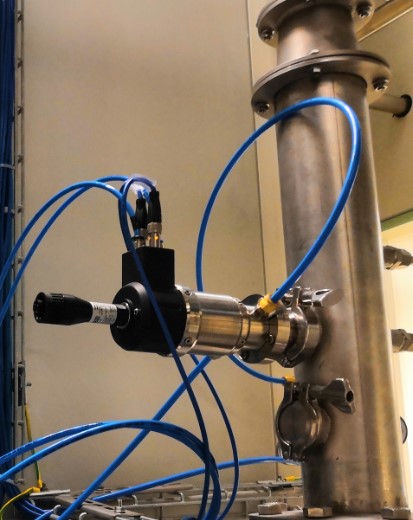

Sauerstoffmessung mit Wechselarmatur zur Montage des Sensors

Der Sauerstoffsensor kann in der Abluft- oder Umluftleitung montiert werden, wenn Druck, Temperatur, Feuchte
und Verschmutzungen es zulassen.
In der Prozesswechselarmatur wird der Sensor OC-200 eingesetzt

Die Arbeitsbedingungen des Sensors von -20 ... + 50 °C, drucklos, nicht kondensierend, sind entscheidend für diese
Auswahl der Montageform.
Mit der Wechselarmatur hat der Bediener jederzeit die Möglichkeit, den Sensor zu warten, kalibrieren oder zu wechseln.
In der Wartungsposition der Armatur ist der Sensor zurück gezogen und die Armaturenspitze verschlossen.
InSitu montierte Sensoren können mit allen verschiedenen Messumformern zusammen eingesetzt werden,
auch in SIL 2 Anwendungen




Produktgruppe:

Inertisierungssysteme - InLine Messung
Technologie:
  • Eine Explosion wird zuverlässig verhindert, wenn die Bedingungen für eine Explosion nicht gemeinsam auftreten
    - Brennstoffkonzentration zwischen den Flammgrenzen
    - Oxydationssmittel Sauerstoff vorhanden
    - Energiequelle zur Zündung möglich
  • Um die Gefahr einer Explosion zu vermeiden muss die potentiell unsichere Applikation sicher gemacht werden
  • Die Inertisierung ist ein sicheres Verfahren zur Herabsetzung des Sauerstoffgehaltes in der überwachten Atmosphäre.
    Damit wird die Explosion zuverlässig verhindert.
Sensor für SIL
Applikationen
  • Der Sensor ist ein selbstversorgter diffusionsbegrenzter, Metall-Luft-Batterietyp mit einer Anode, einem Elektrolyten und einer Edelmetall- Luftkathode, hinter einer Diffusionsbarriere
  • Das Ausgangssignal wird mit integriertem Operationsverstärker und Lithium Batterie für den Betrieb mit dem SILO2 Messumformer 01- 758 Oxygen Analyser (Logic Solver) einschließlich Fehlersignalerzeugung aufbereitet als Spannungssignal
Anwendung:
  • In Produktionsanlagen, Handschuhkästen (Glove Box), Zentrifugen, Reaktoren, Silos, Fließbetttrockner, Mühlen
  • Überall dort, wo mit Hilfe von Inertgas Prozesse gefahren werden in
    Chemie, Pharmazie und Verfahrenstechnik
  • SIL- Applikationen
Aufbau:
  • Das Inertisierungssystem besteht aus 4 Einheiten
    -  Sensor
    -  Adaption an den Prozess
    -  Messumformer
    -  Steuereinheit für den extraktiven Prozessadapter
Hauptmerkmal:
  • Der Sauerstoffsensor ist speziell konzipiert um zusammen mit dem extraktiven Prozessadapter in automatischen Systemen zu arbeiten
  • Der Sensor ist auch in größeren Längen verfügbar, um mit einer Vielzahl unterschiedlicher Prozessadapter direkt in einen Messaufbau auch ohne automatisches System integriert zu werden
  • Überall dort direkt einsetzbar wo keine besondere Probenaufbereitung zum Messen benötigt wird
  • SIL 2 zugelassenes Inertisierungs- System zum Einsatz z.B. in Verbindung mit einer Zentrifugensteuerung
  • Ein-Knopf Kalibrierung ohne Systemunterbrechung zusammen mit der pneumatischen Steuereinheit
  • Der Prozessadapter ist auch in manueller Ausführung erhältlich
Messbereich:
  • Sensor: 0 ... 30 % O2
  • Messumformer: 0 ... 25 % O2
Kundennutzen:
  • Sicherheit für Personal und Produktion - weniger Ausfallzeiten
  • Einfache Installation und Bedienung
  • Kalibrierungs- und Wartungsfreundlich
  • Keine Prozessausfallzeit zur Kalibrierung
  • Erwartete Laufzeit: 3 Jahre bei 20.8% Vol. 02/@20°C
  • Wartungsfreier Manuell- oder Pneumatikantrieb
Zulassungen:
  • BAS02 ATEX 1230X II 1 GD
    Ex ia IIC T6 Ga Ex ia IIIC T80°C Da
  • SIL 2 zugelassenes Inertisierungs- System IEC 61508/61511
Ausgangssignal:
  • Relaisansteuerung konfigurierbar
  • Analoger Ausgang für die Sauerstoffkonzentration  4...20 mA
  • RS 232 / 485 Datenkommunikation
Eigenschaften:
  • 4- Digit Anzeige der Sauerstoffkonzentration
  • 3 Alarmrelais für externe Verknüpfungen
  • Farbcodierte LED Anzeigen zum schnellen Überblick  über die Prozessbedingungen und Alarme
  • Sensor Ansprechzeit T90: 20 s max, 8...12 s typ
Technik:
  • Messumformer für Hutschienenmontage
  • Betriebsspannung: 19 ... 30 VDC / 18 ... 28 VAC
  • Eingebaute Sicherheitsbarrieren für den eigensicheren Sensor
  • Eigensicherer Sauerstoffsensor
  • Prozessadapter mit
    • Flanschen DN 32 ... DN 50
    • Flanschen ANSI 1 1/4 " ... 2 "
    • TriClamp
    • Gewinde 1 1/4 "NPT
    • Dichtungsmaterial: EPDM, VITON, FFKM
  • Sensor: Standardlänge 200 mm (Optional bis 800mm)
    • Material: Edelstahl, Delrin-Anschluss
    • Betriebsdruck: 0,9 ... 1,1 * Atmosphärendruck
    • Betriebstemperatur: -35°C - +55°C
  • Steuereinheit, betrieben mit Steuerluft und Stickstoff kann auch innerhalb des Gefahrenbereiches installiert und mit einer lokalen Anzeige ausgerüstet werden
  • Funktionen: Einfahren, Rückziehen, Positionsrückmeldung
Modellcode / Optionen

Die auf dieser Seite genannten Eigenschaften sind abhängig vom jeweiligen Modellcode der Geräte.
Bitte verwenden Sie das Anfrageformular, um ein Angebot und die passenden Gerätedaten zu erhalten.
