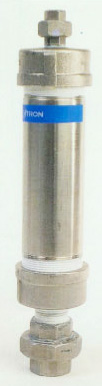

Blowbackfilter

      Blowback Inneres

Der BlowBack Filter kann, direkt an der Entnahmestelle montiert Stäube
aus dem Probengas herausfiltern
Der Staub wird durch einen Stickstoffstoss wieder zurückgeblasen in den
zu messenden Prozess

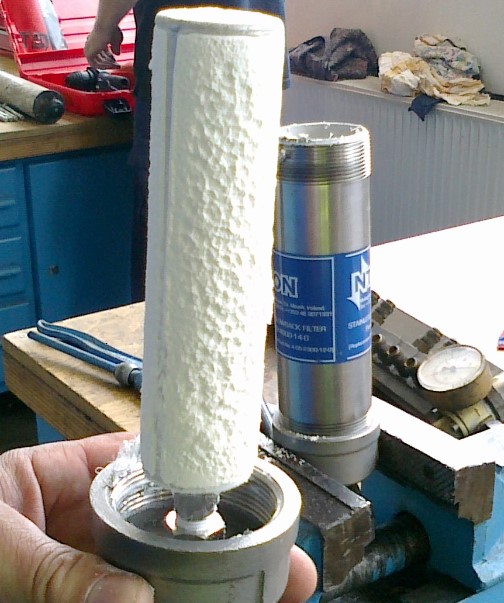

Das Innenteil, die eigentliche Filterfläche ist hier zu Demonstrationszwecken demontiert.
Der Filter ist auch mit dieser Beladung noch voll funktionsfähig.
Die Rückspülwirkung wird ersichtlich an den kleinen Vertiefungen in der Staubhülle.
Im vorliegenden Fall handelt es sich um Staub von Baumharzen.


Technische Eigenschaften gemäß Datenblatt
Produktgruppe:

Inertisierungssysteme / Probenaufbereitung

Technologie:
  • Zyklisches Rückspülen von Stäuben in den Prozessbehälter zur Sicherstellung eines stabilen, sauberen Probenflusses über den Sauerstoffsensor
Blow Back Filter:
  • Das NTRON Edelstahl Rückspülfilter wird benutzt um eine Probennahme zu ermöglichen, auch wenn der Prüzessbehälter große Mengen an staubiger Atmosphäre beinhaltet.
  • Diese Stäube werden durch Druckstöße mit Stickstoff wieder zurückgeblasen.
  • Der innen befindliche Filter ist zur zusätzlichen Reinigung in 6-Monatszyklen leicht zugänglich.

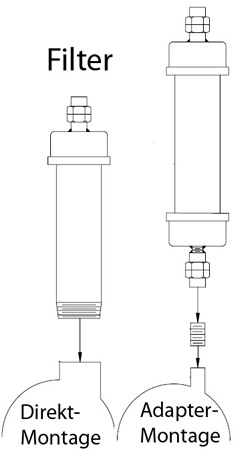

Aufbau des Filters oberhalb des Prozessbehälters oder der Enthnahmestelle .













Die Stäube werden direkt in den Prozess behälter zurückgeblasen

Eigenschaften:
  • Verringert Wartungsaufwand durch kontinuierliches Entfernen von Stäuben aus dem Probengas
  • Lieferbar in Edelstahl oder Sondermaterialien
  • Filtereinsatz kann leicht entnommen werden
    für die optionale Reinigung in größeren Abständen
  • Zusätzlich erforderlich ist ein Probengas- Umschaltventil
    und die Ansteuerung durch den Messumformer
Anschlüsse /Maße :
  • Probengas Eingang / Ausgang:
    • 1 " NPT f / 1/4 " NPT f
    • Optional Direktmontage in 2 " NPT IG
  • Länge ca 36 cm
Montage:
  • Vertikal montiert auf dem Prozessbehälter
