| Produktgruppe: |
Inertisierungssysteme - InLine Messung
|
| Technologie: |
- Eine Explosion wird zuverlässig verhindert, wenn die Bedingungen für eine Explosion nicht gemeinsam auftreten
- Brennstoffkonzentration zwischen den Flammgrenzen
- Oxydationssmittel Sauerstoff vorhanden
- Energiequelle zur Zündung möglich
- Um die Gefahr einer Explosion zu vermeiden muss die potentiell unsichere Applikation sicher gemacht werden
- Die Inertisierung ist ein sicheres Verfahren zur Herabsetzung des Sauerstoffgehaltes in der überwachten Atmosphäre.
Damit wird die Explosion zuverlässig verhindert.
|
Sensor für SIL
Applikationen |
- Der Sensor ist ein selbstversorgter diffusionsbegrenzter, Metall-Luft-Batterietyp mit einer Anode, einem Elektrolyten und einer Edelmetall- Luftkathode, hinter einer Diffusionsbarriere
- Das Ausgangssignal wird mit integriertem Operationsverstärker und Lithium Batterie für den Betrieb mit dem SILO2 Messumformer 01- 758 Oxygen Analyser (Logic Solver) einschließlich Fehlersignalerzeugung aufbereitet als Spannungssignal
|
| Anwendung: |

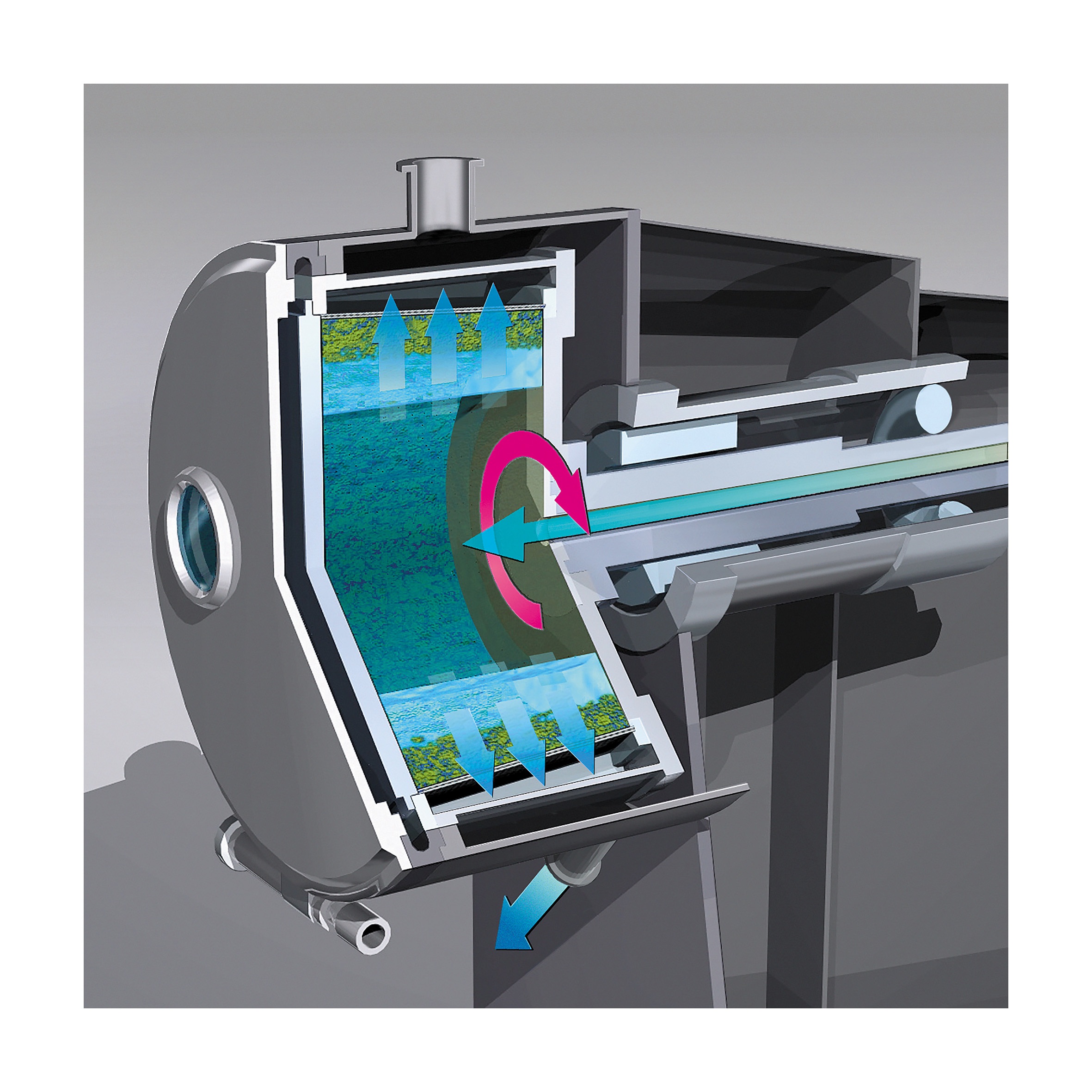

- Hier gezeigt am Beispiel einer Zentrifugfenanwendung
- Außerdem im Einsatz in Produktionsanlagen, Handschuhkästen (Glove Box), Reaktoren, Silos, Fließbetttrockner, Mühlen
- Überall dort, wo mit Hilfe von Inertgas Prozesse gefahren werden in
Chemie, Pharmazie und Verfahrenstechnik
- SIL- Applikationen
|
| Aufbau: |
- Das Inertisierungssystem besteht aus 3 (Hand-Armatur)
bzw 4 Einheiten bei automatischer Armatur mit Steuerung
- Sensor
- Adaption an den Prozess
- Messumformer
- Steuereinheit für den extraktiven Prozessadapter im Automatikmodus
- Die Ansteuerung kann jederzeit durch eine Kundenspezifische SPS realisiert werden.
- Die zum Entwurf der Steuerungsalgorithmen benötigten Ablaufdiagramme werden zur Verfügung gestellt
|
| Hauptmerkmal: |
- Der Sauerstoffsensor ist speziell konzipiert um zusammen mit dem extraktiven Prozessadapter in automatischen Systemen zu arbeiten
- Der Sensor ist auch in größeren Längen verfügbar, um mit einer Vielzahl unterschiedlicher Prozessadapter direkt in einen Messaufbau auch ohne automatisches System integriert zu werden
- Überall dort direkt einsetzbar wo keine besondere Probenaufbereitung zum Messen benötigt wird
- SIL 2 zugelassenes Inertisierungs- System zum Einsatz z.B. in Verbindung mit einer Zentrifugensteuerung
- Ein-Knopf Kalibrierung ohne Systemunterbrechung zusammen mit der pneumatischen Steuereinheit
- Der Prozessadapter ist auch in manueller Ausführung erhältlich
|
| Messbereich: |
- Sensor: 0 ... 30 % O2
- Messumformer: 0 ... 25 % O2
|
| Kundennutzen: |
- Sicherheit für Personal und Produktion - weniger Ausfallzeiten
- Einfache Installation und Bedienung
- Kalibrierungs- und Wartungsfreundlich
- Keine Prozessausfallzeit zur Kalibrierung
- Erwartete Laufzeit: 3 Jahre bei 20.8% Vol. 02/@20°C
- Wartungsfreier Manuell- oder Pneumatikantrieb
|
| Zulassungen: |
- BAS02 ATEX 1230X II 1 GD
Ex ia IIC T6 Ga Ex ia IIIC T80°C Da
- SIL 2 zugelassenes Inertisierungs- System IEC 61508/61511
|
| Ausgangssignal: |
- Relaisansteuerung konfigurierbar
- Analoger Ausgang für die Sauerstoffkonzentration 4...20 mA
- RS 232 / 485 Datenkommunikation
|
| Eigenschaften: |
- 4- Digit Anzeige der Sauerstoffkonzentration
- 3 Alarmrelais für externe Verknüpfungen
- Farbcodierte LED Anzeigen zum schnellen Überblick über die Prozessbedingungen und Alarme
- Sensor Ansprechzeit T90: 20 s max, 8...12 s typ
|
| Technik: |
- Messumformer für Hutschienenmontage
- Betriebsspannung: 19 ... 30 VDC / 18 ... 28 VAC
- Eingebaute Sicherheitsbarrieren für den eigensicheren Sensor
- Eigensicherer Sauerstoffsensor
- Prozessadapter mit
- Flanschen DN 32 ... DN 50
- Flanschen ANSI 1 1/4 " ... 2 "
- TriClamp
- Gewinde 1 1/4 "NPT
- Dichtungsmaterial: EPDM, VITON, FFKM
- Sensor: Standardlänge 200 mm (Optional bis 800mm)
- Material: Edelstahl, Delrin-Anschluss
- Betriebsdruck: 0,9 ... 1,1 * Atmosphärendruck
- Betriebstemperatur: -35°C - +55°C
- Steuereinheit, betrieben mit Steuerluft und Stickstoff kann auch innerhalb des Gefahrenbereiches installiert und mit einer lokalen Anzeige ausgerüstet werden
- Funktionen: Einfahren, Rückziehen, Positionsrückmeldung
|
